| Lieu d'origine: | LA CHINE |
| Nom de marque: | SHIMEI |
| Numéro de modèle: | SPC-600 |
| Quantité de commande min: | 1 |
|---|
| Double ressource de puissance: | l'électricité et moteur du véhicule | Profondeur de perçage: | 600m |
|---|---|---|---|
| Diamètre de trou.: | 520mm | Utilisation: | Perçage de trou pour l'eau et le puits géologique |
| Caractéristique: | plate-forme de forage camion-montée |

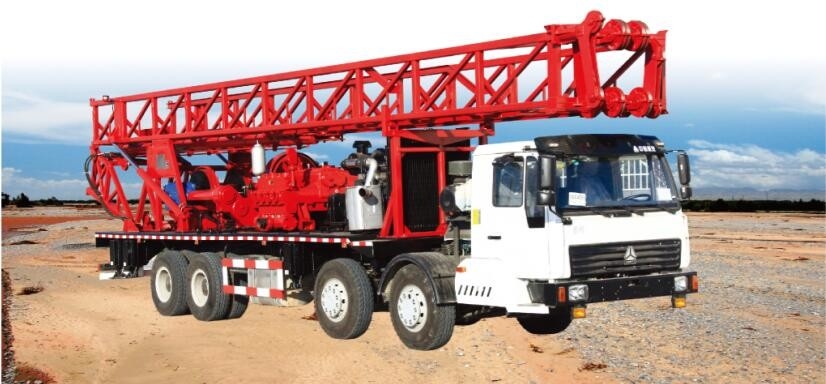

SPC-600 camion-a monté la plate-forme de forage pour l'eau de 600m ou le puits géologique
La plate-forme de forage camion-montée par série de SPC est la plate-forme de forage de thpe de table rotatoire, toutes les parties comprenant la puissance diesel, réducteur de transmission, réduisant la boîte, grue, table rotatoire, pompe de boue et derric sont tout montés sur le châssis. Le transfert principal est fait par mécaniquement, quelques pièces sont commandés par hydraulique.
Le châssis est de Sinotruk, robuste et a le centre de service dans 53 pays.
Il est principalement employé pour le perçage du puits d'eau, de l'exploration hydrogéologique, du jointoiement, du filon houiller peu profond et d'autres trous de construction.
caractéristiques
1. la plate-forme de forage est avec un 17m long mât, la taille utile est 15m, garnitures de forage de 9m peut être employée.
2. la plate-forme de forage ont deux le même treuil, qui signifie que le maître et le treuil slave ont la capacité 30tons de levage, de cette façon, il est plus facile de changer les garnitures de forage.

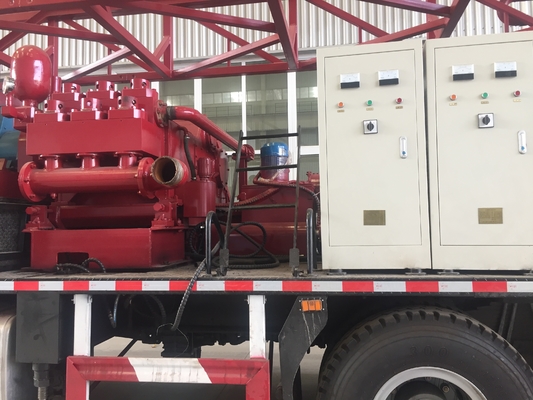

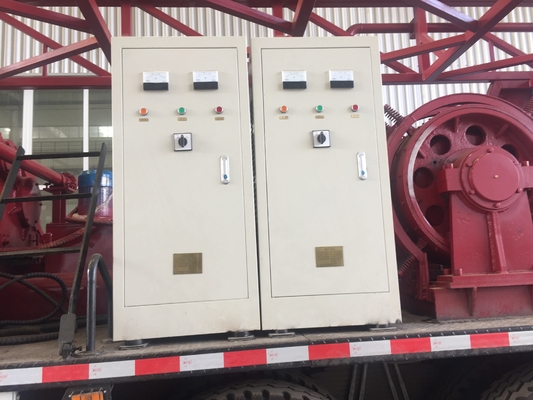

3. la double puissance, la plate-forme de forage peut utiliser le moteur du châssis et deux moteurs sont montés sur le châssis, quand l'électricité est disponible, il peuvent employer l'électricité pour faire le perçage.

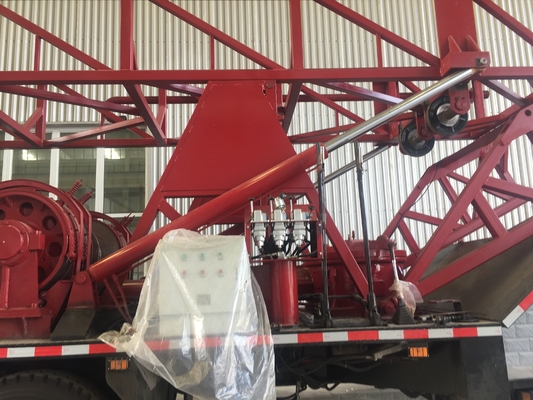

4. La tour sera érigée par un cylindre hydraulique et la machine est soutenue par les tangons hydrauliques,
5. Le contrôle principal de l'installation est contrôle aérien. L'air du compresseur d'air est employé pour l'embrayage de pompe de boue, l'embrayage de treuil, l'embrayage de plaque tournante, l'embrayage de levage du treuil principal et auxiliaire.
| Modèle | SPC-1000 | SPC-600 |
| Dimensions hors-tout millimètre | 14200×2550×4000 | 13900×2550×4000 |
| Poids total t | 26 | 30 |
| Équipage/opérateur | 2 | 2 |
| Châssis | TAZ5415TXJ | TAZ5325TXJB |
| Entraînement de la méthode | 8×4 | 6×4 |
| Km/h de vitesse de déplacement de maximum | 80 | 78 |
| Diamètre truning minimal m | 29 | 20 |
| Dégagement grand (chargement complet) millimètre | 314 | 300 |
| Gradability maximal (chargement complet) | 32% | 32% |
| Distance de freinage à 30km/h | ≤10 | ≤10 |
| Le diamètre millimètre de trou | 520 | 520 |
| Profondeur millimètre de trou | 1000 | 600 |
| Barre millimètre de Kelly | 108×108×10500 | 108×108×10500 |
| Garniture de forage millimètre | 89×9500 | 89×9500 |
| Modèle de puissance | SC13G310D2+G0219 | MC07.28-50 Y250M-4 |
| Kilowatt de Powercapacity | 227 | 206 55×2 |
| Diamètre de trou de la table rotatoire millimètre | 520 | 520 |
| Vitesse de Rotatry de la table rotatoire r/min | 23 40 69 110 182 219 23 (inverse) | 22 39 65 101 145 190 23 (inverse) |
| Forme de table rotatoire | Hydraulique | Enroulement de Mechinical |
| Ajoutez et pression de soulagement au kN de mécanisme d'alimentation | 350/220 | 300 (soulagement) |
| Ajoutez et la course millimètre de pression de soulagement | 10800 | 10800 |
| Couple maximal kN.m de dispositif d'accrochage | 60 | / |
| Corde simple tirant la force du kN de grue | 70 (maître) 1,5 (esclave) | 50 (maître) 50 (esclave) |
| Capacité de trou de corde de la grue m | 150/φ22 | 150/φ18 |
| Vitesse sur le deuxième plancher m/s | 1,9 | 1,1 1,8 |
| Modèle de grue | 3NB-130 | 3NB-130 |
| Écoulement maximal de la pompe de boue l/min | 1000 | 1000 |
| Pression maximale de MPA de pompe de boue | 10 | 10 |
| La portance de t derric | 60 | 40 |
| Taille efficace de m derric | 15 | 15 |
