| Lieu d'origine: | Shijiazhuang, Chine |
| Nom de marque: | SHIMEI |
| Certification: | MA |
| Numéro de modèle: | ZYJ-800/190 |
| Quantité de commande min: | 1 |
|---|---|
| Détails d'emballage: | cas de polywood |
| Délai de livraison: | 5 semaines |
| Couple évalué: | 800N.m | Vitesse de rotation évaluée: | 190RPM |
|---|---|---|---|
| Application: | exploration de l'eau, infusion du filon houiller, jointoyant, foudroyant le soufflage | Profondeur maximale de perçage: | 300m |

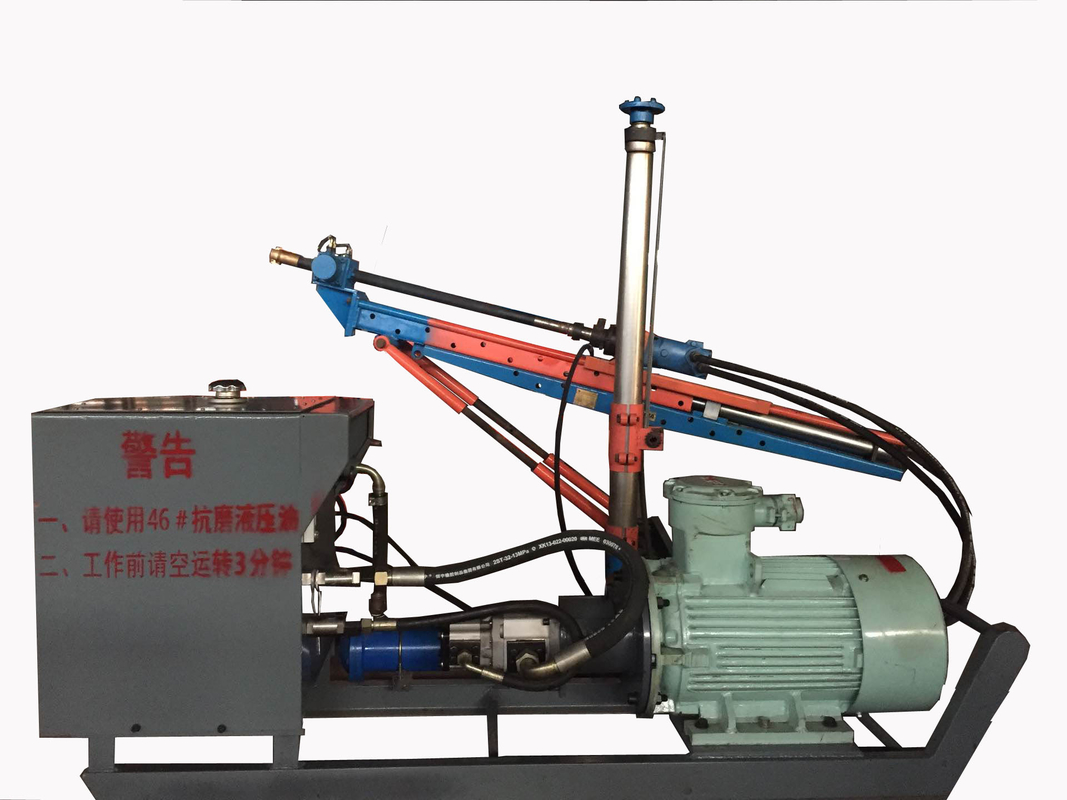

Plate-forme de forage du tunnel ZYJ-800/190 pour l'infusion du filon houiller et grounting et l'explortation de gaz d'eau
La plate-forme de forage rotatoire hydraulique de chevalet de série de ZYJ est appliquée au perçage de foudroyer des trous de souffle, trous de drain, trou de drainage de gaz, jointoyant le trou, les trous géologiques d'exploration et d'autres trous de projets, est un matériel de forage idéal pour la mine de charbon aussi bien que d'autres mines.
Structure compacte et raisonnable, perçage de précision légère, de forte stabilité, haute ;
Petite empreinte de pas, appropriée à l'environnement de fonctionnement étroit souterrain
Il peut également attaché au côté de l'en-tête de route pour ménager de l'espace.

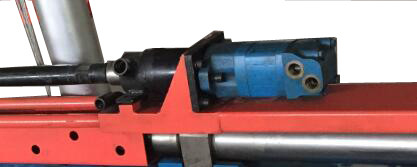

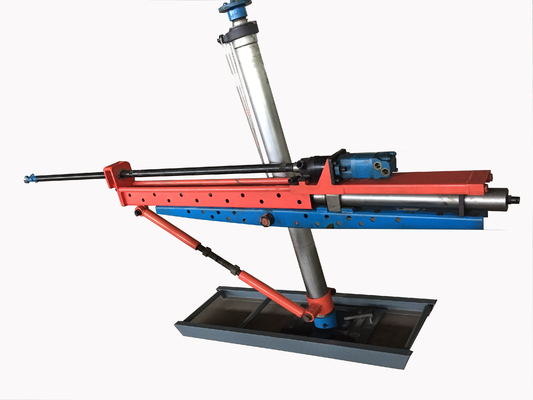

le poteau peut être étroitement fixé dans la chaussée par le levage du cylindre du poteau, et la stabilité de la plate-forme de forage dans le processus de forage est augmentée par la parenthèse. et la représentation de sécurité est améliorée. La voie du propulseur fait une structure avec le poteau et le propulseur fait des actions de échange le long du rail de glissière par le cylindre à plusieurs étages. Le moteur hydraulique cycloïdal sous l'action d'huile à haute pression conduit la tige de forage et le peu de perçage pour faire le perçage par le dispositif tournant de l'axe de sortie.

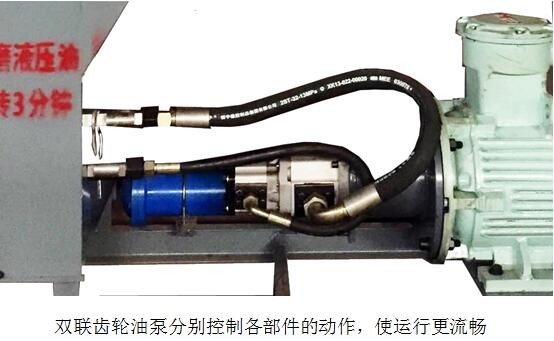

La double pompe à engrenages de sections est utilisée pour commander le fonctionnement normal des composants. Afin d'assurer la propreté d'huile, des filtres à air sont utilisés pour dedans et huile.

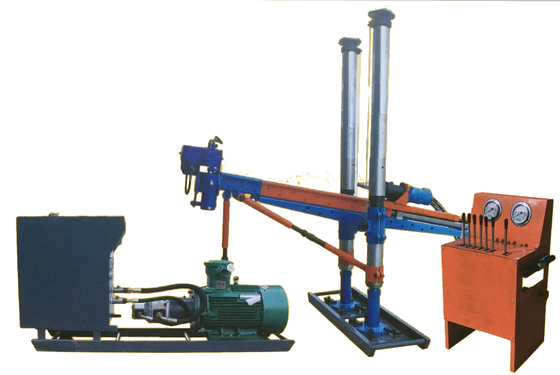

Le panneau de fonctionnement se compose de valve trois, et l'huile du block d'alimentation électrique est transportée à la soupape de commande par un tuyau en caoutchouc et puis est distribuée au circuit hydraulique de la plate-forme de forage.
Le panneau de fonctionnement est équipé de vanne de régulation de vitesse, de soupape de trop-plein, de valve à sens unique de contrôle hydraulique, de verrouillage hydraulique, etc., afin d'assurer l'exploitation sûre du système entier. La plate-forme de forage peut lié à l'air ou à l'eau pour refroidir le système ou pour décharger les scories.
| Plate-forme de forage | Description | Unité | Paramètres | |
| Pression nominale | MPA | 17 | ||
| Couple nominal | N.m | 800 | ||
| Vitesse de rotation nominale | T/MN | 190 | ||
| Débit nominal | L/min | 85 | ||
| Force propulsive (étape d'I) | KN | 25 | ||
| Force propulsive (II étape) | KN | 15 | ||
| Longueur de guidage de support | millimètre | 2600 | ||
| Vitesse de renvoi | Mm/min | 8000 | ||
| Course propulsive | millimètre | 1290 | ||
| Hauteur de travail maximale | millimètre | 1575 | ||
| Hauteur de travail minimale | millimètre | 560 | ||
| Poids de l'installation | kilogramme | 365 | ||
| Vitesse propulsive sans charge | mm/min | 5000 | ||
| Rinçage de la pression d'eau | MPA | 0.6-1.2 | ||
| bruit | Catégorie de pression de bruit | DB (A) | 92 | |
| Catégorie de puissance de bruit | DB (A) | 108 | ||
| Diamètre de trou | millimètre | Φ65-Φ113 | ||
| Profondeur de trou | m | 200-300 | ||
| Block d'alimentation électrique | Pression nominale | MPA | 19 | |
| Débit nominal | L/min | 90 | ||
| Modèle de moteur | YBK2-180L-4 | |||
| Puissance nominale | kilowatt | 22 | ||
| Tension nominale | V | 380/660 660/1140 | ||
| Courant nominal | 42.9/24.6 24.7/14.2 | |||
| Capacité efficace de réservoir de stockage de pétrole | L | 150 | ||
| Dimensions de block d'alimentation électrique | millimètre | 1930×460×830 | ||
| Poids de block d'alimentation électrique | kilogramme | 360 | ||
| Poids de panneau d'opération | kilogramme | 55 | ||
| Dimensions de panneau d'opération | millimètre | 420×555×895 | ||
