| Lieu d'origine: | Shijiazhuang, Chine |
| Nom de marque: | SHIMEI |
| Certification: | MA |
| Numéro de modèle: | ZYJ-270/170 |
| Quantité de commande min: | 1 |
|---|---|
| Détails d'emballage: | cas de polywood |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Application: | drainage de gaz, prévention d'accès | Alternative: | foreuse de prévention d'outbust |
|---|---|---|---|
| Profondeur de perçage: | 150m | Diamètre de forage.: | φ55-φ94 |
| Grande vitesse: | 150mm/min |

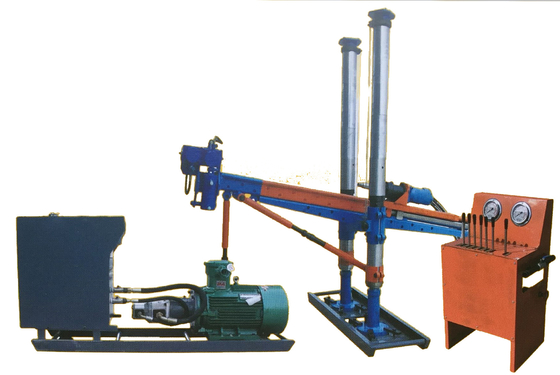

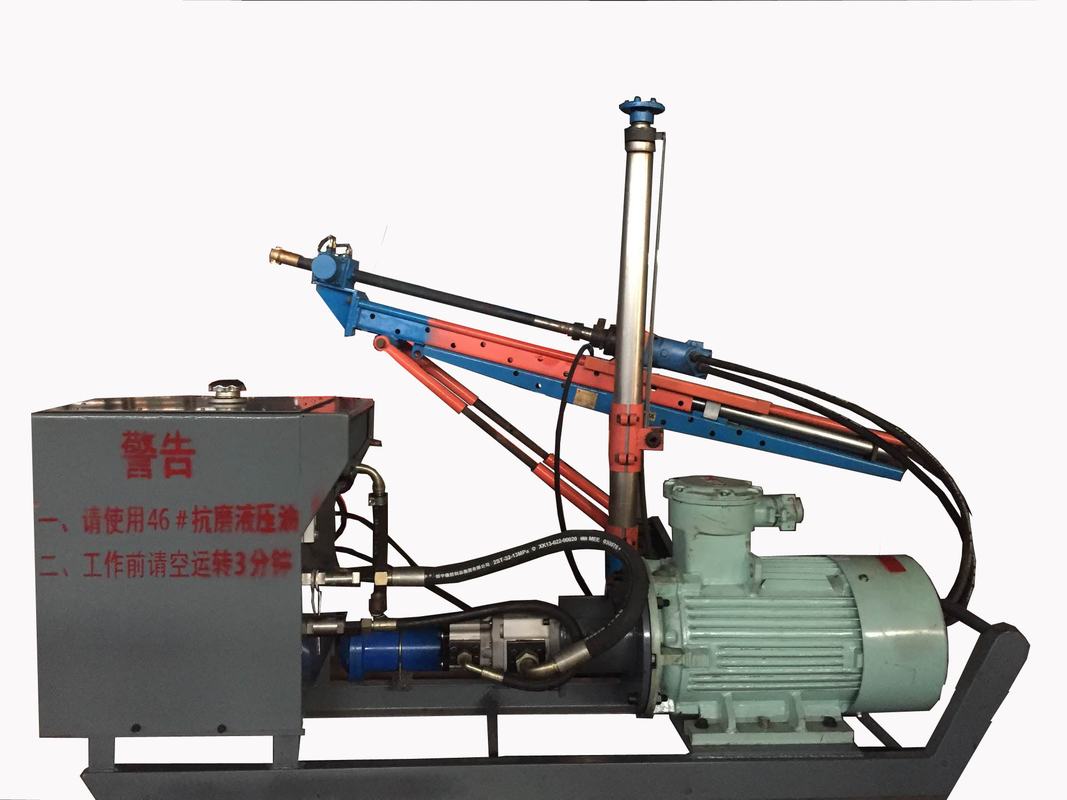

Plate-forme de forage de extraction à grande vitesse de ZYJ-270/170 150m avec le courrier pour la prévention d'accès
Cette machine est utilisée pour faire le perçage de trou pour l'exploration de prévention d'outbust, de drainage de gaz, d'eau et de charbon, prévention de la poussière, injection de l'eau, détection de l'eau, infusion du filon houiller, et ainsi de suite.
La caractéristique de la foreuse est avec un poteau, le poteau peut être étroitement fixé dans la chaussée par le cylindre de levage d'huile du poteau, et
la stabilité de la plate-forme de forage dans le processus de forage est augmentée par la parenthèse. et
la représentation de sécurité est améliorée. La voie du propulseur fait une structure avec le courrier
et le propulseur fait des actions de échange le long du rail de glissière par le cylindre à plusieurs étages.
le moteur hydraulique cycloïdal sous l'action d'huile à haute pression conduit la tige de forage et
peu de perçage pour faire le perçage par le dispositif tournant de l'axe de sortie.
La double pompe à engrenages est utilisée pour commander le fonctionnement normal des composants pour
block d'alimentation électrique. Afin d'assurer la propreté d'huile, le filtre à air est utilisé pour s'ajouter
pétrole hydraulique et le filtre à huile pour sucer l'huile hydraulique.
Le panneau de fonctionnement se compose de valve trois, et l'huile du block d'alimentation électrique est
acheminé à la soupape de commande par un tuyau en caoutchouc et alors est distribué au
circuit hydraulique de la plate-forme de forage.
Le panneau de fonctionnement est équipé de vanne de régulation de vitesse, une soupape de trop-plein, a
valve à sens unique de contrôle hydraulique, un verrouillage hydraulique, etc., afin d'assurer l'exploitation sûre
du système entier. La plate-forme de forage peut lié à l'air ou à l'eau pour refroidir le système
ou déchargez les scories.
| Spécifications principales de plate-forme de forage | ||
| Description | Unité | Paramètre |
| Pression évaluée | MPA | 12 |
| Couple évalué | N.m | 270 |
| Vitesse de rotation évaluée | r/min | 170 |
| Force propulsive | kN | 15/20 |
| Angle de forage | ° | ±90° |
| Profondeur de forage | m | 150 |
| Vitesse de forage | mm/min | >150 |
| Course propulsive | millimètre | 1100 |
| Dureté applicable | f ≤10 | |
| Tige de perçage | millimètre | φ 42 |
| Diamètre de perçage. | millimètre | φ 94 du φ 55 |
| Poids de l'installation | kilogramme | 100 |
| Taille de forage maximale | millimètre | 3800 |
| Taille de forage minimale | millimètre | 1800 |
| Spécifications principales de block d'alimentation électrique | ||
| Modèle de moteur | YBK2-160M-4 | |
| Puissance de moteur | kilowatt | 11 |
| Tension | V | 380/660, 660/1140 |
| Actuel | Des 26.6/13.1 | 26.6/13.1 |
| Double pompe à engrenages de section | Ml/r 40/10 | 40/10 |
| Pression évaluée | MPA | 14 |
| Débit évalué | L/min 42 | 42 |
| Vitesse de rotation évaluée | r/min 1460 | 1460 |
| Capacité de réservoir de stockage de pétrole | L 120 | 120 |
| Dimensions de block d'alimentation électrique | millimètre 1450×460×700 | 1450×460×700 |
| Poids du block d'alimentation électrique | kilogramme 260 | 260 |
