| Lieu d'origine: | LA CHINE |
| Nom de marque: | SHIMEI |
| Numéro de modèle: | XY-1 |
| Quantité de commande min: | 1 |
|---|---|
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 2 semaines |
| Caractéristique: | structure compacte | Une fonction: | Enquête et exploration générales géologiques |
|---|---|---|---|
| Application: | perçage de noyau |

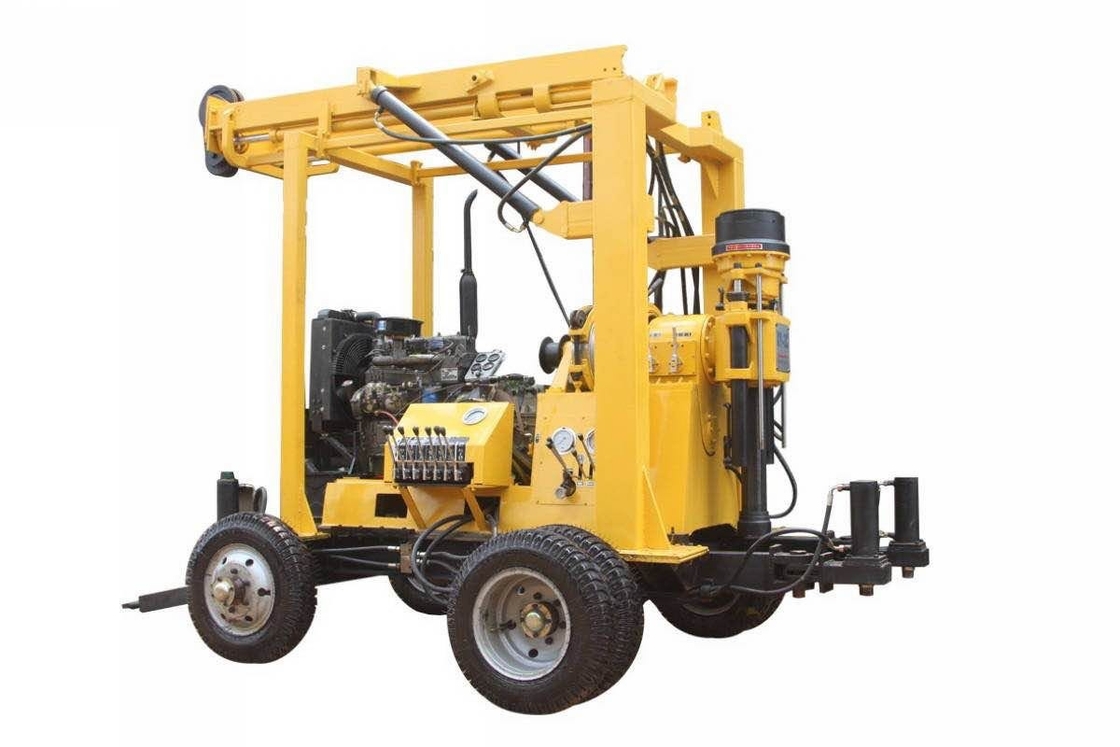

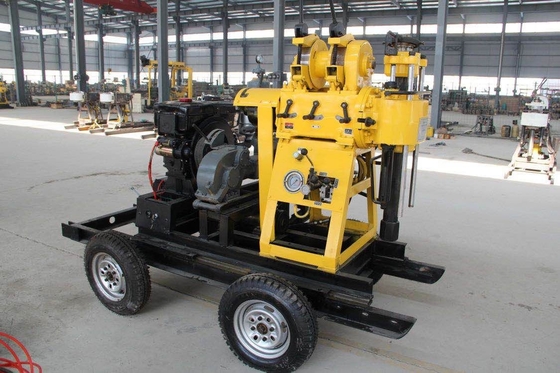

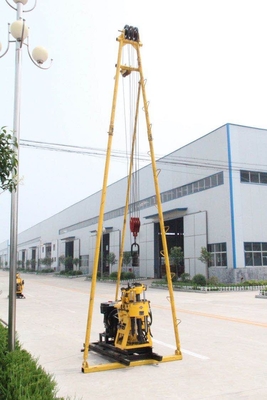

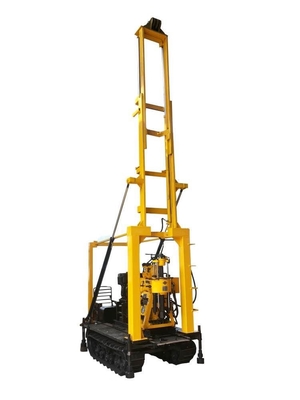

Plate-forme de forage rotatoire hydraulique du noyau XY-1
Plate-forme de forage rotatoire hydraulique de noyau du produit XY-1
Introduction de produit
Type :
Modèle : XY-1
Caractéristique
1.With dispositif de alimentation automatique hydraulique, efficacité de forage élevée
2.The tenant le mechanisim avec les mâchoires sphériques supérieures est employé pendant que le subsitute pour le mandrin, la tige peut être remplacé sans arrêt
3.Centralized poignées, opration facile, sûr et relaiable.
la foreuse 4.The, la pompe et le moteur diesel sont installés sur un bâti commun afin d'avoir une structure compacte et occuper le petit secteur de champ.
5. Detachability léger et haut, transporation et approprié faciles aux opérations dans les plaines ou les secteurs de montagne.
Utilisation :
Enquête et exploration générale géologique, exploration de groumstill de route et d'édifice haut, genres de trous en structure en béton, levées de rivière, sous-grade jointoyant le perçage de trou et grounting direct, puits civils et puits centraux de climatisation de la terre, etc.
Paramètre technique
| Paramètre XY-1 technique | ||
| Profondeur de Drillign | 100m | |
| Diamètre ouvert de trou de maximum. | 250mm | |
| Diamètre de trou d'extrémité. | 75 46mm | |
| Calibre de tige de perceuse | 50 42mm | |
| Angle de forage | degré 90 degree-75 | |
| Poids de forage (ne pas inclure la puissance) | 500kg | |
| Dimensions de machine d'unité | 1.64×1.03×1.44m | |
| Axe | ||
| Vitesse d'axe | 142,285,570r/min | |
| Course d'axe | 450mm | |
| Vitesse ascendante de déplacement de tourner au ralenti l'axe vertical | 0.05m/s | |
| Vitesse de haut en bas de déplacement d'axe de marche en ralenti de verticl | 0.067m/s | |
| Maximum déroulant d'axe | 15KN | |
| Maximum de levage de capacité d'axe. | 25kN | |
| Treuil | ||
| Capacité de levage de maximum | 10kN | |
| Diamètre en fil de fer. | 9.3mm | |
| Capacité de petit pain de treuil | 27m | |
| Pompe de boue | ||
| Type | Jumeau-action simple horizontale de cylindre | |
| Dispacement | 95 77L/min | |
| Pression maximum | 1.2Mpa | |
| Pression de travail | 0.7Mpa | |
| Diamètre de tuyau d'aspiration. | 32mm | |
| Diamètre de tuyau de débouché. | 25mm | |
| Unité de puissance | ||
| Moteur diesel | ZS1100A2 modèle, 12.1kW, 2200r/min | |
| Moteur électrique | Y132M-4, 7.5kw, 1440r/min | |
