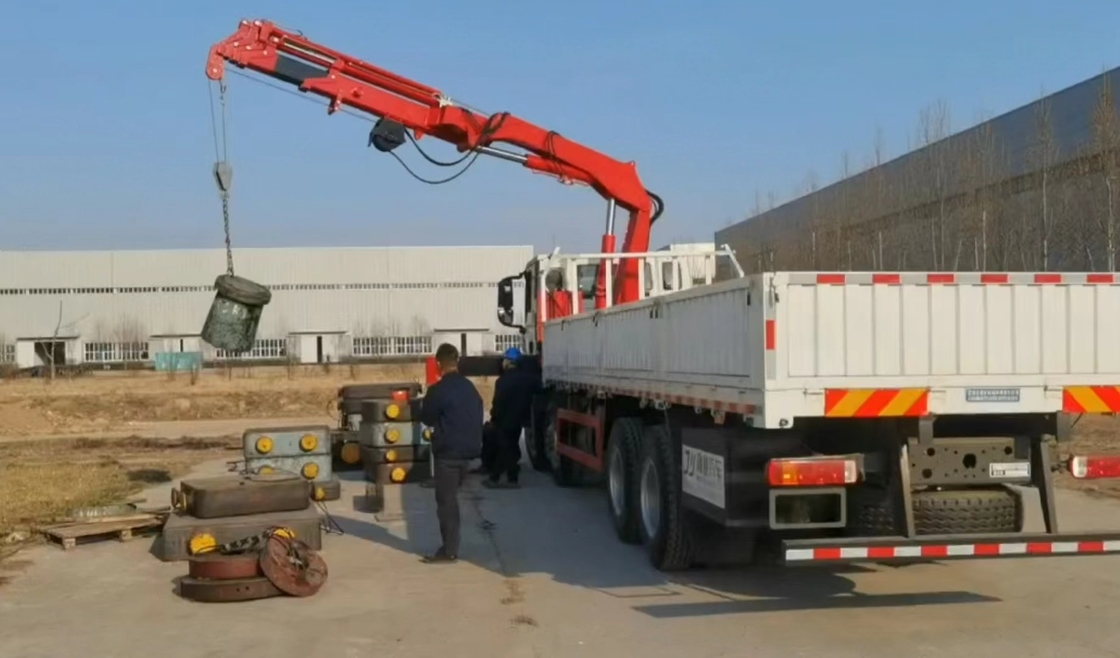

Grue de 7 tonnes avec télécommande et treuil supplémentaire pour les camions de pompiers

1 Principes structurels
La grue embarquée QYS140Z-5 est principalement composée d'un bras de levage, d'un bras principal, d'une poutre transversale, d'une colonne, de la première et de la deuxième bouteille de soufflage, d'un mécanisme de propulsion réducteur de rotation, d'une bouteille d'extraction, d'un distributeur d'huile,le treuil hydraulique, système hydraulique, dispositif de sécurité, bloc de crochet, etc. Leur principe de fonctionnement est d'utiliser une puissance externe pour entraîner la pompe à huile hydraulique pour fournir de l'huile haute pression au système hydraulique,et distribuer l'huile à divers composants de travail en manipulant la soupape directionnelle multi-façons pour compléter diverses actions requises pour les opérations de levage.
1.1 Boom
Le boom de levage est une structure en acier en forme de boîte hexagonale.autres appareils de traitement des gazLorsque le bras télescopique se déplace, il doit être fait dans un certain ordre, et lors de la rétraction, il n'y a pas d'ordre; les actions séquentielles sont contrôlées par des vannes séquentielles.
1.2 Deuxième bouteille Luffing
La deuxième bouteille d'huile à amplitude variable est principalement composée d'un corps de cylindre, d'une tige de piston, d'un piston, d'un couvercle d'extrémité et de composants d'étanchéité.Le principe est d'utiliser le flux de liquide pour compléter l'action d'expansion et de contraction de la bouteille d'huileSa fonction est de régler l'angle de fluctuation du bras de levage.
1.3 Première bouteille de soufflage
La première bouteille d'huile à amplitude variable est principalement composée d'un corps de cylindre, d'une tige de piston, d'un piston, d'un couvercle d'extrémité et de composants d'étanchéité.Le principe est d'utiliser le flux de liquide pour compléter l'action d'expansion et de contraction de la bouteille d'huileSa fonction est de régler l'angle de fluctuation du bras principal.

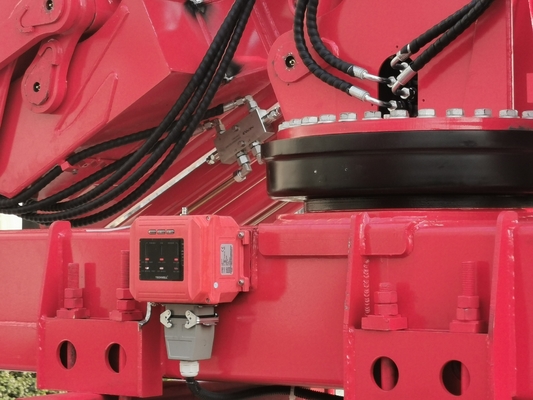

1.4 Mécanisme de rotation
Le mécanisme rotatif est un mécanisme intégral de propulsion réductrice rotative.et pour conduire l'anneau d'engrenage rotatif à tourner à travers un engrenage à versSa fonction est d'entraîner la colonne supérieure et le boom de la grue à tourner autour du centre de rotation.
1.5 Mécanisme de déclenchement
Le mécanisme d'extraction est constitué d'un cadre, d'un cylindre d'huile télescopique et d'un cylindre d'huile.Sa fonction est de fournir la stabilité et le soutien pendant les opérations de levage, réduisant la charge sur le châssis et les poutres.
1.6 Injecteur de carburant
L'alimentateur à huile est principalement constitué du boîtier d'alimentation à huile, du corps rotatif, des composants d'étanchéité, etc.Le principe est que la relation de circuit d'huile reste inchangée lorsque le boîtier d'alimentation d'huile et le corps joint tournant se déplacent par rapport à l'autreSa fonction est de résoudre la transition entre la partie inférieure fixe et la partie supérieure tournante du circuit d'huile.

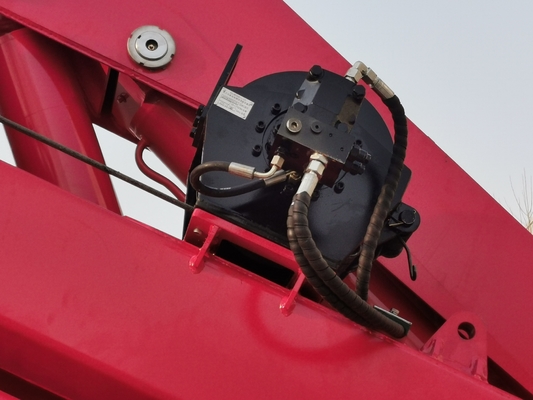

1.7 Le treuil hydraulique
Le mécanisme de levage prend la forme d'un treuil hydraulique, principalement composé d'un moteur hydraulique, d'un frein intégré, d'une boîte de vitesses planétaire, d'un tambour, d'une soupape d'équilibre et d'autres groupes de soupapes, pour réaliser le levage,baisse, et arrêt arbitraire d'objets lourds.
1.8 Dispositifs de sécurité
Afin d'assurer les performances opérationnelles de la grue et la sécurité de l'opérateur et de l'équipement, cette machine est équipée de plusieurs dispositifs de sécurité.
1.8.1 Vanne d'équilibrage
There are high-performance one-way balance valves installed on the telescopic and variable amplitude oil cylinders of the lifting mechanism to ensure stability during operation and reliable stopping of the load in the air in case of accidents in the system.
1.8.2 Fermeture hydraulique bidirectionnelle
Des serrures hydrauliques à double direction sont installées sur les cylindres de support verticaux du mécanisme de support des jambes pour assurer la sécurité de fonctionnement et de conduite.
1.8.3 Dispositif de protection contre le renversement
Lorsque la grue effectue l'action de levage, lorsque le crochet atteint une certaine hauteur, le marteau sur le vent est soulevé, l'électromagnéte est connecté, la tige de soupape est repoussée à la position centrale,et le treuil cesse de monter.
