| Place of Origin: | China |
| Nom de marque: | SHIMEI |
| Certification: | MA |
| Model Number: | CMS1-4500/55 |
| Minimum Order Quantity: | 1 set |
|---|---|
| Prix: | USD100000-USD150000 |
| Delivery Time: | 30 working days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5 set per week |
| Application: | Can be widely used in coal mining, non-ferrous metals, hydropower construction, municipal engineering, nuclear industry, geology, military engineering construction and other systems of gas exploration and drainage, water discharge, anchoring, geological ex | Structure: | single boom |
|---|---|---|---|
| Drilling dia.: | φ75-φ133 | Drilling depth: | 300m |

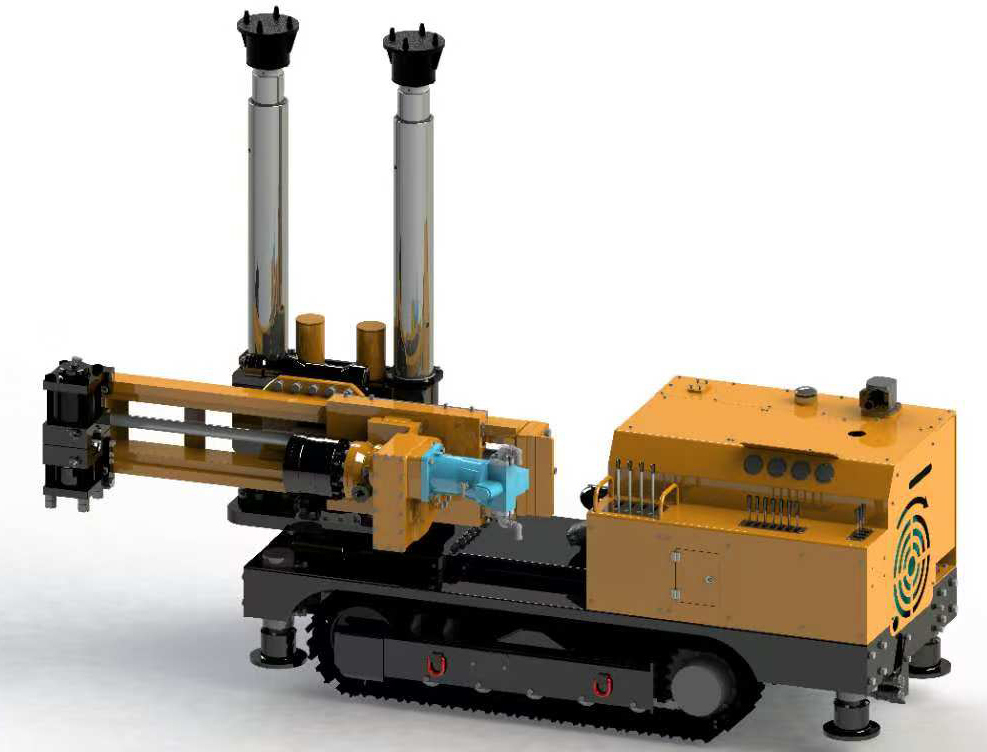

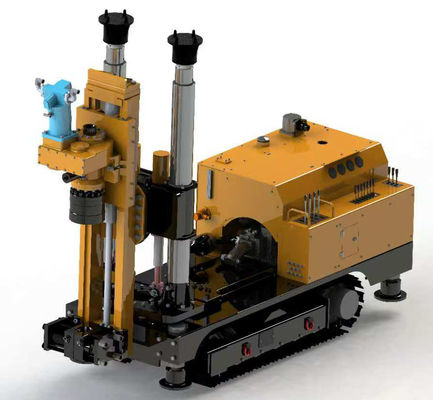

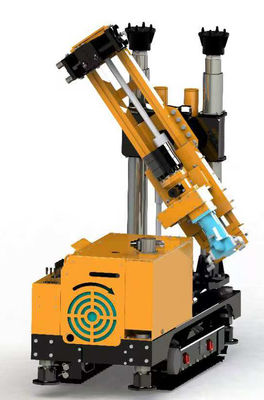

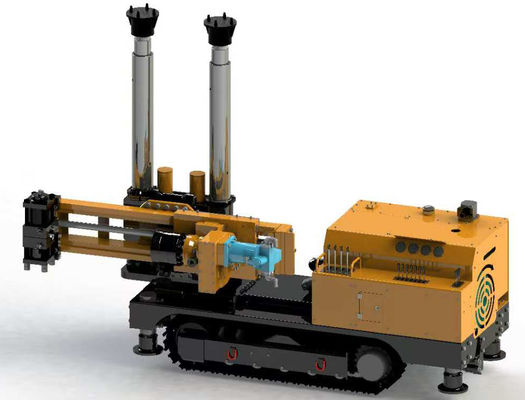

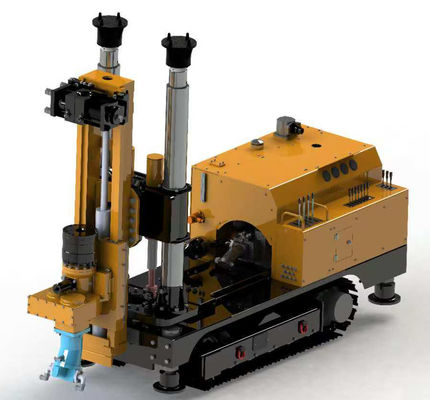

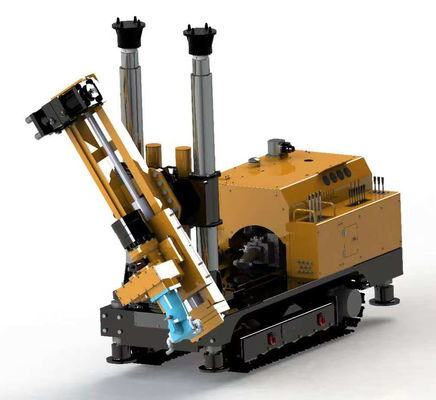

L'installation de forage à l'échelle de l'exploitation minièreCMS1-4500/55 est actionnée par un moteur électrique, deux moteurs hydrauliques sont actionnés par un mouvement de chenille,Une pompe à piston de volume de travail variable est mise en marche, contrôlé par une boîte réductrice. Данное оборудование предназначено для использования в угольных шахтах и подходит для использования композитных буровых наконечников в стабильных угольных пластах средней твердости на глубине до 400 м и конечным диаметром отверстия менее 200 мм с почти горизонтальным дренажом газаL'équipement se compose du mécanisme de travail, du panneau de commande, du bloc de chariot, du mécanisme de marche, du système hydraulique, du système électrique, etc.
L'installation de forage minier pour forage en profondeur CMS1-4500/55 est une nouvelle génération d'équipements de forage à chenille et peut être utilisée pour l'exploration de l'eau, l'exploration du gaz,- Je ne sais pas.Les équipements sont principalement destinés au forage concentré dans les roches molles ou les couches de charbon.où il est nécessaire de prendre des mesures pour prévenir les émissionsL'équipement a des caractéristiques telles que la construction compacte, le fonctionnement rapide, une bonne maniabilité, une fonctionnalité complète,Bon indicateur de sécuritéEn plus de l'exécution de travaux d'exploration d'eau et de gaz, il est également possible de forer des couches complexes.En combinaison avec une tête de forage à dilatation ordinaire et d' autres instruments de forage, il est possible de produire un forage à rotor..
Cette voiture de forage présente les avantages suivants:
1. Le travail sécuritaire, qui assure un soulagement évident de l'intensité du travail physique du personnel, convient aux travaux dans les ouvrages horizontaux et verticaux;
2. Conception compacte, contrôle hydraulique complet, fonctionnement encore plus rapide, trajet à chenilles, commodité de déplacement, bonne maniabilité, économie de temps et d'énergie;
3. Le moment de rotation élevé de la tête de force dans la machine de forage, la vitesse de rotation élevée, une augmentation significative de l'efficacité du travail,ainsi que la présence d'éléments pour le montage et le déverrouillage des barres de forage, réduction du travail de l'opérateur.
III. Les États membres. Paramètres techniques de base
Tableau 1. Paramètres techniques de base CMS1-4500/55
| Paramètre | Unité | Le code de dépôt est: | |||
| Caractéristiques de l'équipement entier | Nombre de manipulateurs | 1 | |||
| Département d'action (largeur × hauteur) | Je suis désolée. | 2000 × 2100 | |||
| Radius de rotation minimum en état de fonctionnement | Je suis désolée. | 2500 | |||
| GABARITES en état de travail (longueur × largeur × hauteur) | Je suis désolée. |
3310 × 1100 × 2200 (± 50) |
|||
| Diamètre de forage | Je suis désolée. | 75 à 133 | |||
| Profondeur de forage | - Je ne sais pas. | 300 | |||
| Pression de l'eau pour le lavage | MPa | 0,6-1,2 | |||
| Stang de forage à usage | Je suis désolée. | un système de freinage de section ronde φ63.5 (complétion standard), | |||
| Vous êtes | En kg | 5500 | |||
| Une pression sur le sol | MPa | 0,07 | |||
| Distance jusqu' à la surface de la terre | Je suis désolée. | 220 | |||
| Tensions de travail | À | 660/1140 | |||
| Puissance de fonctionnement | À | 59.4/34. Je vous en prie.4 | |||
| Le courant de démarrage | À | 300/170 | |||
|
Le bruit.
|
Niveau de puissance sonore | Le nombre de points de contact | 125 | ||
| Niveau de pression sonore au travail (distance jusqu'au gyroscope environ 1,5 m) | Le nombre de points de contact | 95 | |||
| Capacité installée | KVt | 55 | |||
| Le mécanisme de rotation | Caractéristiques de type | Moteur hydraulique | |||
| Nominal moment tournant | N·m | 4000 | |||
| Vitesse de rotation nominale | Ob/min | 70 | |||
| Pression de travail nominale | MPa | 24 | |||
| Flux de travail nominal | L/min | 125 | |||
| Pression de travail maximale | MPa | 25 | |||
| Temps de rotation maximal | N·m | 4500 | |||
| Vitesse de rotation au moment de rotation maximal | Ob/min | 60 | |||
| Le dispositif de poussée | Caractéristiques de type | Hydrocylindres à guidage | |||
| Pression de travail | MPa | 25 | |||
| Le flux de travail | Ob/min | 29 | |||
| Le cours de la traduction | Je suis désolée. | 850 ± 5 | |||
| Longueur du dispositif de poussée | Je suis désolée. | 2300 | |||
| La force de poussée | KN | 120 | |||
| Les efforts de relèvement | KN | 120 | |||
| La vitesse de déplacement | m/min | 30 | |||
| Vitesse de retour sans charge | m/min | 30 | |||
| Angle vertical | (°) | ± 90 | |||
| Angle de virage | (°) | ± 180 | |||
| Hauteur de l'élévation horizontale | Je suis désolée. | 1000 | |||
| Mécanisme de marche | Le type de demande | - Je vous en prie. | |||
| Type de mécanisme d'entraînement | Électricité hydraulique | ||||
| Pression de travail | MPa | 20 | |||
| Le flux de travail | L/min | 40 | |||
| Vitesse de déplacement | m/min | 12 | |||
| Capacité à surmonter les ascensions | (°) | ± 15 | |||
| Il y a une autre chose. | Je suis désolée. | 230 | |||
| Station de pompage | Pression de travail nominale | MPa | 28/26 | ||
| Flux de travail nominal | L/min | Le montant de l'aide | |||
| Moteur électrique | Puissance nominale | KVt | 55 | ||
| Tension nominale | À | 660/1140 | |||
| Puissance nominale du courant | À | 59.4/34. Je vous en prie.4 | |||
| Vitesse de rotation nominale | Ob/min | 1480 | |||
| Pompes à huile | Type | Pompes portables à volume de travail variable | |||
| Pression nominale | MPa | 35/35 | |||
| capacité de passage | Je suis désolé. | Les produits de base | |||
| réservoir d'huile | Volume utile | L | 200 | ||
