| Lieu d'origine: | Shijazhuang |
| Nom de marque: | SHIMEI |
| Numéro de modèle: | Le SPT-900SE |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD200000 |
| Délai de livraison: | 5-8 jours ouvrables |
| Capacité d'approvisionnement: | 4 unités par semaine |
| Nom: | plateforme de forage de 900 m montée sur remorque | application: | la construction de puits d'eau, de puits d'exploration hydrologique, de puits de coulée, de puits pe |
|---|---|---|---|
| Utilisation du pays: | Ouzbékistan | Ressource énergétique: | Électrique |
| 型 号 type | Le SPT-900SE |
| 钻孔深度 Profondeur de forage (φ89) (m) | 900 |
| 转盘通径 Diamètres du tourne-disque (mm) | φ600 |
| 转盘最大扭矩 Le couple maximal du plateau tournant (kN.m) | 12 |
| 转盘转速 (正反转) Vitesse de rotation (r/min) | 43,69,101,139 |
| Principale capacité de levage maximale (kN) | 50 |
| 副卷扬最大提升力 Vice lift Capacité de levage maximale (kN) | 50 |
| 提升速度 Vitesse de levage (m/s) | 0.9,1.4,2.9 |
| 液压系统额定压Hydraulique pression nominale du système (Mpa) | 20 |
| 配套泥??型号 Type de pompe à boue | 3NB-130 |
| Pour les pièces d'emballage, le nombre de pièces d'emballage doit être le même que le nombre de pièces d'emballage. | 108 × 108 × 10500 |
| 送水器负荷Taye du dispositif d'alimentation en eau (t) | 36 |
| 钻塔有效高度 Hauteur de fonctionnement de la tour (m) | 15.3 ((折叠式) |
| 钻塔额定负载 Charge nominale de la plateforme (t) | 50 |
| 钻机电动机组功率 Puissance du moteur de la machine de forage (kW) | 75 |
| 泥 电动机组功率 Puissance du moteur de la pompe à boue (kW) | 90 |
| Puissance de l'unité moteur du compresseur d'air (kW) | 7.5 |
| 液压?? 站电动机组功率 Unité hydraulique d'alimentation de l'unité électrique ((kW) | 7.5 |
| état de transport dimension de l'appareil pendant le transport (m) | 14.6 × 3.2 × 4 |
| état de travail dimension du travail pendant le transport (m) | 13.5x4.2x17. Je vous en prie.9 |
| 整体质量 Poids total (t) | 30 |

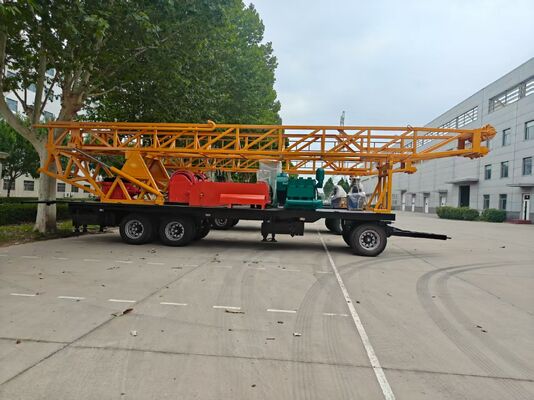

1. SPT-900 SE Utilisation et caractéristiques de la plateforme de forage à remorque
1.1 Conception et utilisation:

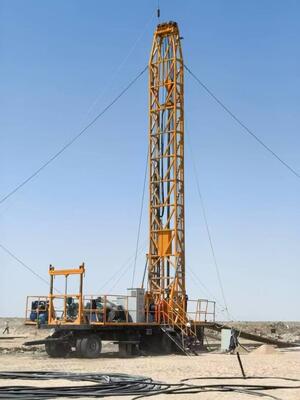

SPT-900 SE Le simulateur de forage à remorque est un nouveau type de simulateur de forage à remorque développé pour les caractéristiques de construction du "puits d'uranium de lixiviation souterraine".Il est conçu avec le concept de simplicitéLes caractéristiques de la machine: intégration élevée, transition rapide, tour de forage pliable, double treuil, double système de natation, la tige principale ne tombe pas.
Il est principalement adapté au forage de diverses formations complexes telles que les couches lâches quaternaires, les couches de gravier et les fondements rocheux, avec une profondeur de forage de 900 mètres (89 tuyaux de forage).Il convient également pour le forage de la construction de puits d'eau, puits d'exploration hydrologique, puits de coulée, puits peu profonds de méthane dans les gisements de charbon, etc.
1.2 SPT-900SE Forage à remorque Caractéristiques:
1.2.1 La perceuse de remorque est fortement intégrée et la transition en mouvement est rapide;
1.2.2 La plateforme de forage adopte un double treuil en tandem, une transmission planétaire et un noeud structurel; elle peut empêcher la tige principale de se poser et de ne pas retirer le crochet,afin de réaliser une opération sans pilote sur la tour, économiser du temps auxiliaire et améliorer l'efficacité du forage.

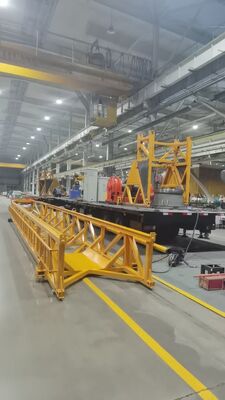

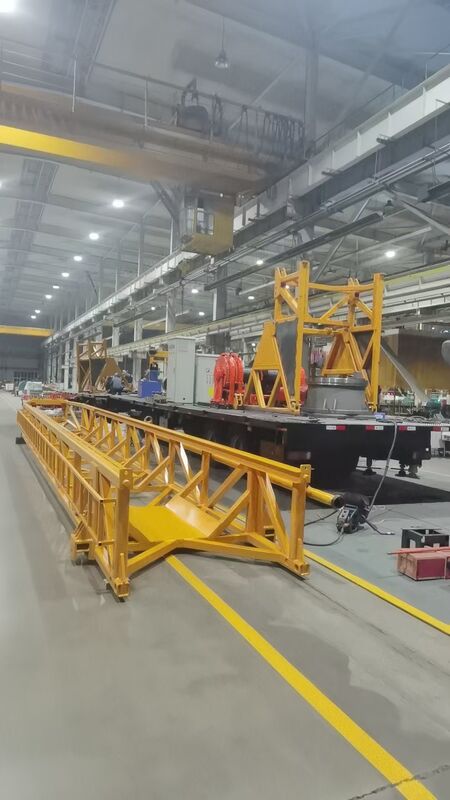

1.2.3 Une tour de forage pliable est adoptée, avec une forte capacité de charge et une courte longueur de transport.
1.2.4 Les dériveurs à flip sont adoptés, les dériveurs ont une large portée, un couple anti-tournement fort et sont équipés de dériveurs mécaniques pour assurer un support sûr et fiable.
1.2.5 La plate-forme de forage adopte une transmission d'engrenages dans son ensemble, qui présente une transmission stable, un faible bruit et une fiabilité élevée.
1.2.6 L'embrayage de la plate-forme de forage adopte un embrayage pneumatique, qui a une structure simple et une fiabilité élevée.

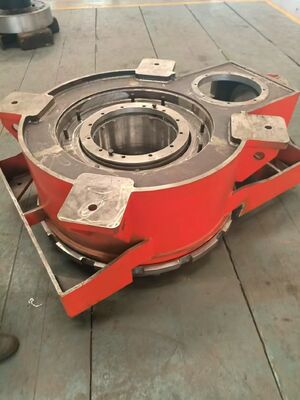

1.2.7 Le plateau tournant de la plate-forme de forage est équipé d'une transmission à engrenage à un étage, d'un engrenage à module grand et résistant aux chocs.
1.2.8 Le système hydraulique adopte une station de pompage indépendante, avec une pression nominale de 16 MPa, une tour d'atterrissage stable et une grande fiabilité.
La plateforme de forage des remorquesLa plateforme de forage des remorques est principalement composée des pièces suivantes:
1. une boîte de vitesses; 2. un embrayage; 3. un treuil double en tandem; 4. un tournevis; 5. une tour de forage pliable; 6. un châssis de remorque; 7. une pompe à boue; 8. un système hydraulique; 9. un dispositif d'assistance;
